En cilindros hidráulicos, cilindros neumáticos y sistemas de actuadores eléctricos, los vástagos deben soportar movimiento frecuente, transmisión de carga y requisitos de movimiento preciso. Los tubos huecos para cilindros ofrecen a los clientes mayor flexibilidad de diseño cuando la reducción de peso, el paso de cableado interno u otros requisitos estructurales especiales forman parte de la aplicación.

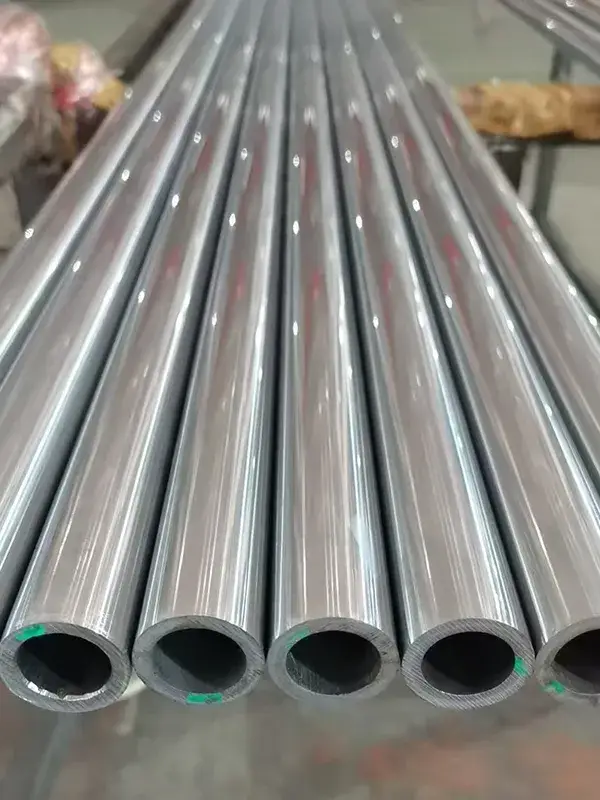

Compass Power Tech fabrica tubos huecos para cilindros en grados como 4140, 4340, 1020, SUJ2 y ST52 (E355); también están disponibles GCr15, acero 20 (1020), acero 45 (1045) y Q345B (ST52), cubriendo distintos requisitos de resistencia, maquinabilidad, resistencia al desgaste y control de costos.
Estos tubos huecos pueden procesarse como vástagos para cilindros hidráulicos, cilindros neumáticos, cilindros eléctricos y varillas de empuje para actuadores. Al ofrecer opciones huecas junto con soluciones de varilla maciza, Compass Power Tech ayuda a los clientes a desarrollar diseños de componentes más flexibles, ajustados al rendimiento mecánico requerido y a las condiciones finales de trabajo.
Especificaciones técnicas
Tubos para cilindros
| DI (mm) | DE (mm) | Espesor de pared (mm) | Peso (kg/m) | Longitud estándar (mm) | Surface Rugosidad de la superficie antes del cromado (µm) | Tolerancia exterior (µm) | |
| f7 | f8 | ||||||
| 4 | 12 | 4.0 | 0.79 | 3000 | Ra≤0.4 | -16/-34 | -16/-43 |
| 7 | 13 | 3.0 | 0.74 | 3000 | Ra≤0.4 | -16/-34 | -16/-43 |
| 7 | 16 | 4.5 | 1.28 | 3000 | Ra≤0.4 | -16/-34 | -16/-43 |
| 7 | 20 | 6.5 | 2.16 | 3000 | Ra≤0.4 | -16/-34 | -16/-43 |
| 10 | 25 | 7.5 | 3.24 | 3000 | Ra≤0.4 | -20/-41 | -20/-53 |
Nota: Las especificaciones anteriores son solo de referencia. Pueden ofrecerse medidas personalizadas según los requisitos del cliente.
